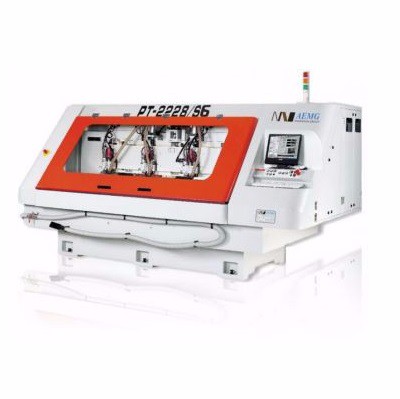

PCB电路板成型机

PCB电路板成型机

捞边机系列 (PT-Series)

市场价： 0.00

价格： 0.00

捞边机系列 (PT-Series)

PCB电路板成型机

捞边机系列 (PT-Series)

恩德捞边机(PT)使用独家开发的人机接口控制单元，简化操作流程，输入相关参数即能进行钻孔、记号槽、圆弧导角等捞边加工，缩短前置作业时间，提升稼动率，且使用知名大厂之伺服马达及驱动器，提供稳定的加工质量。

技術規範

請與恩德各地分公司及區域代表聯絡，取得相關及新的技術資訊。

Basic configuration	PT-2228/S4	PT-2228/S5	PT-2530/S5	PT-2228/S6
X-Axis Stroke	610 mm	610 mm	635 mm	610 mm
Y-Axis Stroke	805 mm	805 mm	850 mm	805 mm
Z-Axis Stroke	46 mm	46 mm	46 mm	46 mm
Working Area	558 x 720 mm	558 x 720 mm	632 x 770 mm	558 x 720 mm
Distance of Spindle	560 mm	560 mm	635 mm	560 mm
XY Axis Max. Speed	20 m/min	20 m/min	30 m/min	20 m/min
Z Axis Max. Speed	15 m/min	15 m/min	25 m/min	15 m/min
Controller	Sybtec Controller	Syntec Controller	Syntec Controller	Syntec Controller
Spindle Model	AEMG HSR-205	AEMG HSR-205	AEMG HSR-205	AEMG HSR-205
No. of Spindle	4	5	5	6
Spindle Power	1.2 kw	1.2 kw	1.2 kw	1.2 kw
Spindle Max. RPM	15,000~60,000 rpm	15,000~60,000 rpm	15,000~60,000 rpm	15,000~60,000 rpm
Table Device	Standard or with positioning pin	Standard or with positioning pin	Standard or with positioning pin	Standard or with positioning pin
No. of Tool Changeable	5	5	5	5
Dimension (LxDxH)	3,450 mm x 2,150 mm x 2,080 mm	4,150 mm x 2,150 mm x 2,120 mm	4,470 mm x 2,150 mm x 2,114 mm	4,650 mm x 2,150 mm x 2,114 mm
Weight	5,800 kg	8,000 kg	7,800 kg	8,400 kg
Air Supply	7 kg/cm²	7 kg/cm²	7 kg/cm²	7 kg/cm²
Air Consumption	100 l/min	150 l/min	150 l/min	200 l/min
Power Requirement	3Φ220V 50/60Hz 10 kw 40A	3Φ220V 50/60Hz 14kw 50A	3Φ220V 50/60Hz 14kw 50A	3Φ220V 50/60Hz 15kw 50A

联络仲德

仲德实业客户享有绝对的售后维修优势，需要技术支持或维修服务时，我们全球各地的技术支持中心可提供客户所需的专业信息及咨询，欢迎与我们联系!
