STRATOS 系列

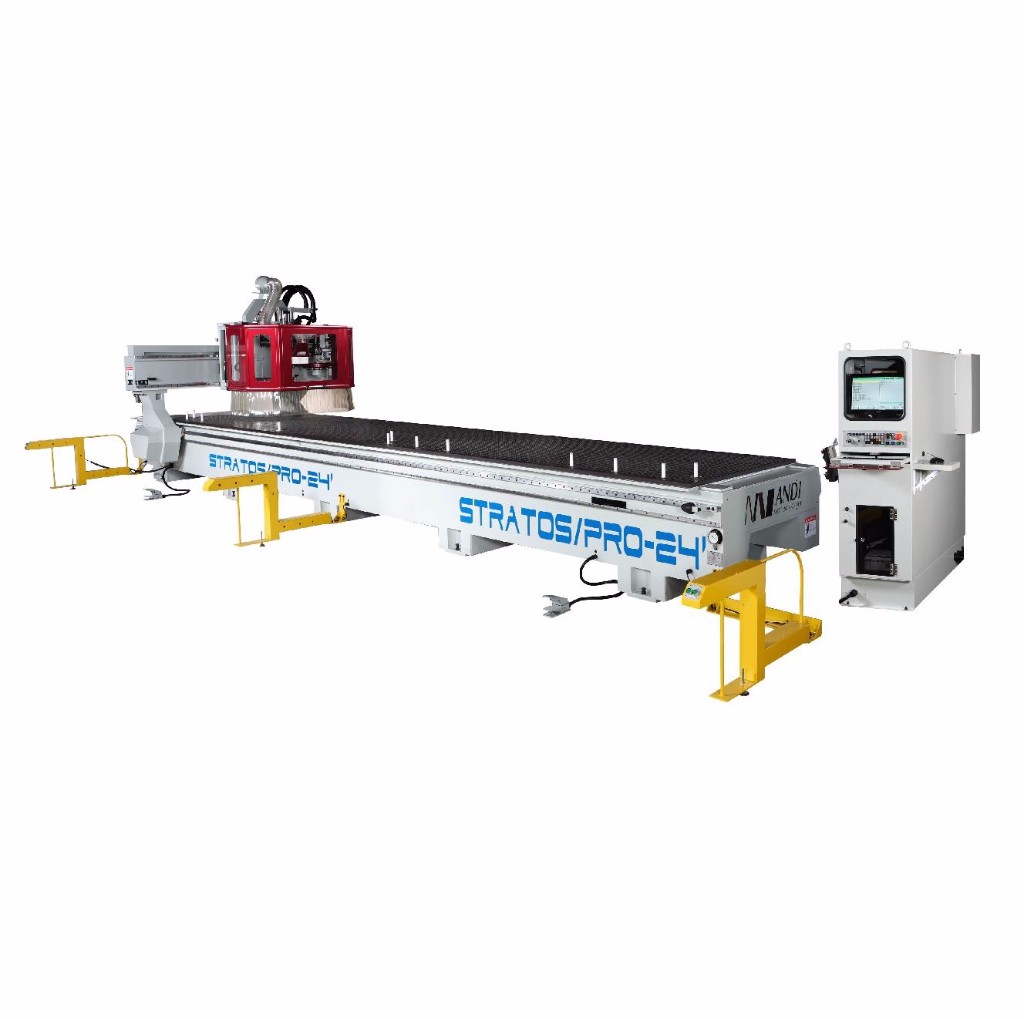

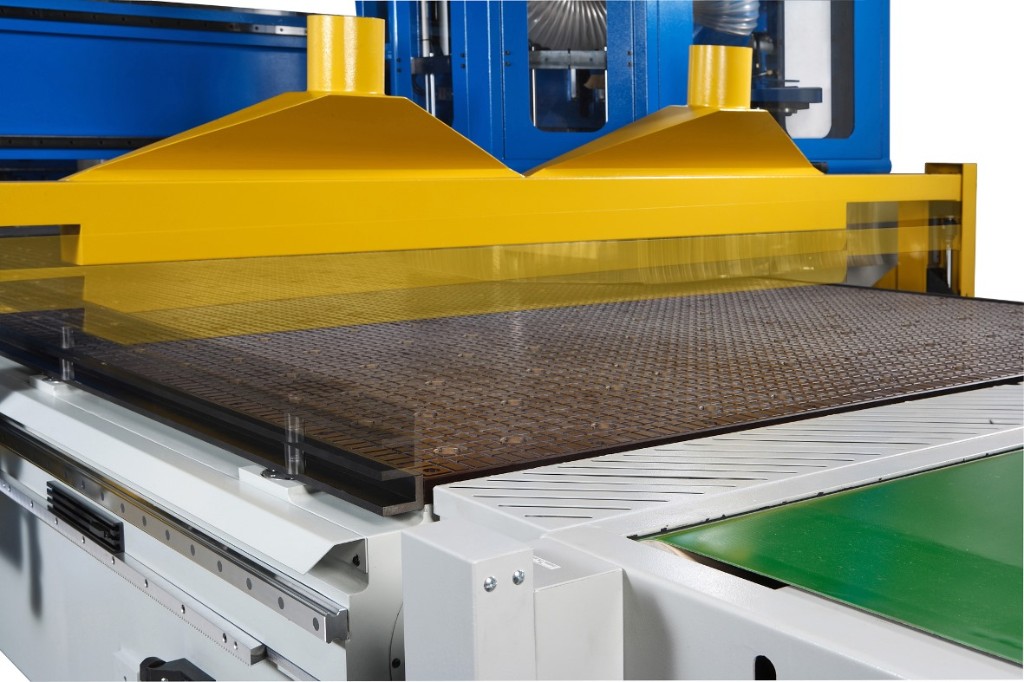

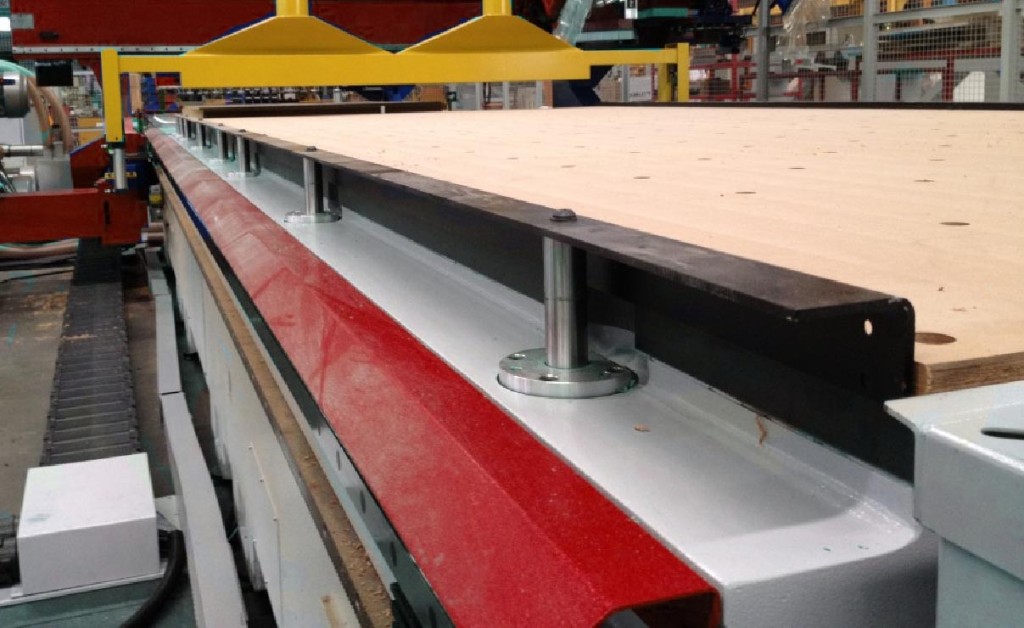

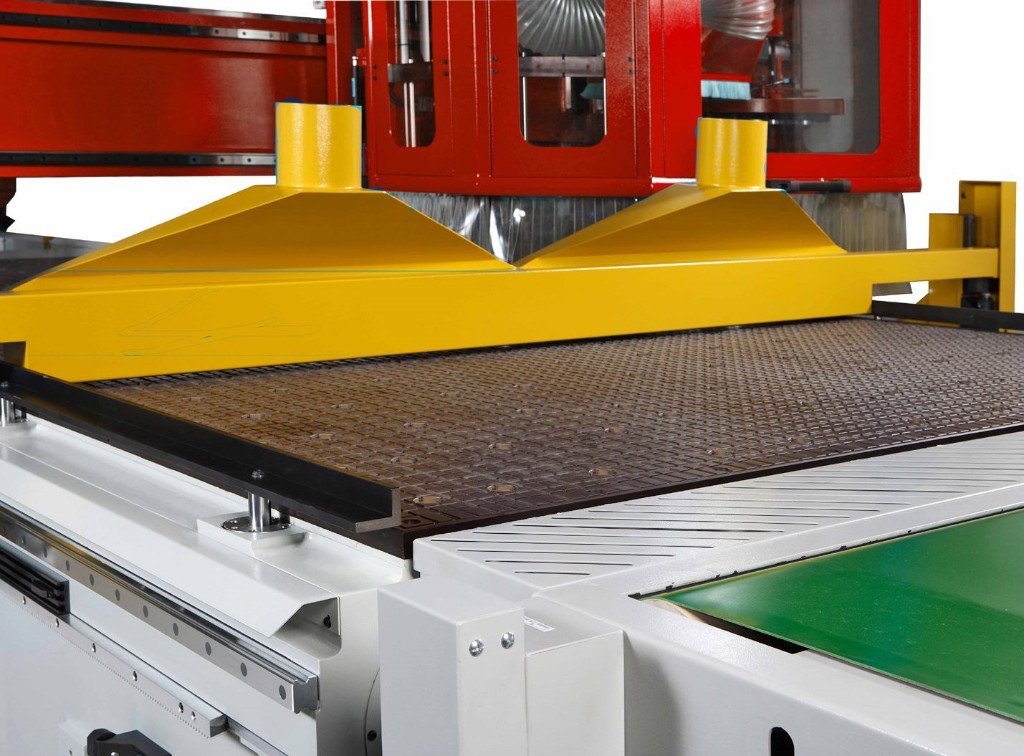

STRATOS结合了高刚性铸件的钢材、焊接件与高性能伺服马达,使其达到高精度与高加工性的3轴加工机,是木材、中密度纤维板、胶合板、塑料,铝和固体表面材料等加工的理想选择。动柱式的设计提供更快的加工模式,并把模块化的概念带进机器的整体设计中。 STRATOS是一台高效益的机种,NC控制包含了远程维修控制的服务功能,并可增设C轴,加工件的夹持模式是以真空吸着夹持模式来固定加工件,此机械之切削移动是以工业标准G码控制,并支持市面上一般的CAD/CAM软件及工业用3D模块的软件。其他选配装置包括工件尺寸探测,单、双区功能,并根据要求订制配置。

技术规范

请与恩德各地分公司及区域代表联络,取得相关及新的技术信息。

MODEL - STRATOS SUP STRATOS PRO STRATOS PRO XL
STROKE X AXIS 3,400mm 3,900mm 3,900mm
  Y AXIS 2,180mm 2,180mm 2,100mm
  Z AXIS 250mm 350mm 350mm
TABLE SIZE   3,200x1,600mm 3,700x1,600mm 3,700x2,100mm
VACCUM AREA   2 2 2
MAX.FEED SPEED X AXIS 50m/min 80m/min 80m/min
  Y AXIS 380V/29Kw 50m/min 60m/min 45m/min
  Z AXIS 12m/min 30m/min 30m/min
NO.1 ATC HEAD SPEED 1,000-24,000rpm 1,000-24,000rpm 1,000-24,000rpm
  SPINDEL HSK-63F HSK-63F HSK-63F
  POWER 7.5Kw 7.5Kw 7.5Kw
NO.2 MULTI-DRILL DRILL ROTATION SPEED 4800rpm 4800rpm 4800rpm
(5 X 5 VERTICAL) SHANK OF DRILL ø10mm ø10mm ø10mm
  POWER 1.5Kw 1.5Kw 1.5Kw
TOOL SHANK OF ROUTER BIT MAX.ø25mm MAX.ø25mm MAX.ø25mm
  NUMBER OF TOOLS 8 8 8
POWER   380V/30Kw /56A
AIR PRESSURE HOS:3/4'' 6kg/cm2 6kg/cm2 6kg/cm2
  CONSUMPTION 330L/min 330L/min 330L/min
NC CONTROLER   ANDI-FANUC ANDI-FANUC ANDI-FANUC
DIMENSIONS FLOOR AREA 6,340x3,750mm 6,840x3,750mm 6,480x4,970mm
  HEIGHT 2,800mm 2,950mm 2,950mm
  WEIGHT 5,500kg 5,500kg 6,000kg

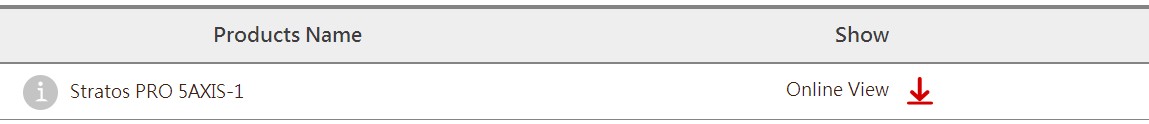

CNC 镂铣机械 ( 3 轴 & 4 轴 ) / 手册下载PDF
